产品展示

UF-STD型单机布袋除尘器


  单机布袋除尘器(UnI-Filter)系引进美国富乐公司,具有八十年代技术水平的小型布袋除尘器。这种小型布袋除尘器经济实用,结构简单紧凑,安装容易,维修方便(内滤式)主要用于库顶、库底、仓顶及各种输送机等排放和扬尘点收尘,该机采用涤纶布袋,入口温度<120℃除尘效果达99.8%。如有特殊用途可提供耐温,耐腐蚀滤料的单机布袋除尘器。

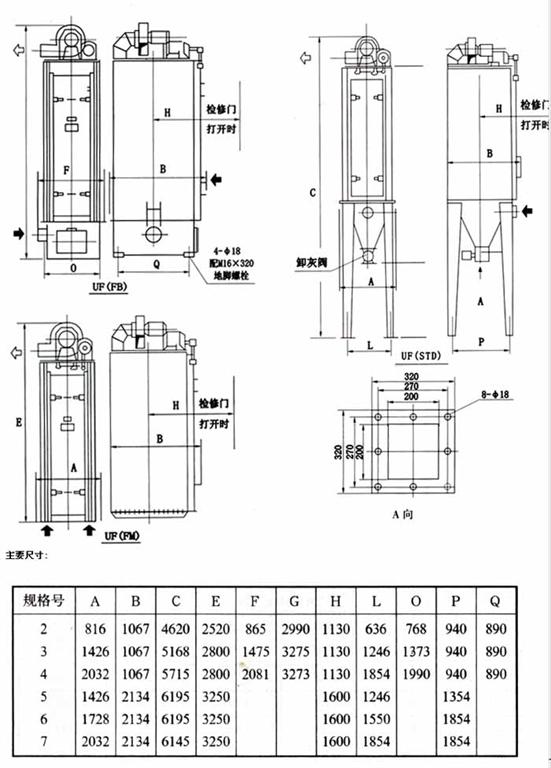

  UF型单机除尘器结构组成:

  1、箱体:包括壳体、滤袋、检修门、滤袋套箍、花板,箱体设计耐压2500Pa;

  2、出风系统:包括风机、风机配用电机;

  3、摇动机构:包括摇动用减速电机、曲杆、摇动连杆、摇动轴(或称滤袋悬挂轴);

  4、进气和排灰部分。

  UF型单机除尘器工作原理:

  含尘气体由进气口进入灰斗或储灰箱,通过花板孔或直接通过花板孔三种方式进入滤袋。含尘气体透过滤袋变为净气,进入箱体,再经箱体上部排气口,由风机排走。粉尘积附在滤袋的内表面,且不断增加,使袋收尘器的阻力不断上升。当阻力上升到1500—2000Pa时为了使袋收尘器继续工作,需定期清除滤袋上的粉尘。具体清灰时,首先关闭顶上风机,摇动电机上偏心作用,带动连杆,使摇动轴左右来回转动,滤袋就呈波纹状态,使粉尘掉下,卸出。

  待清灰完既停止抖动后,重新启动风机,使收尘器重新开始工作,上述动作是通过控制仪来自动控制完成的。再运行中如果发现排气口有大量粉尘溢出。即可能有破袋,需既是更换。由于箱体内是透过滤袋的干净气体,人们检查换袋时可打开检修门直接进入室内。

  UF型单机除尘器适用范围:

  UF型单机除尘器广泛用于铸造工业、陶瓷工业、玻璃工业以及耐火材料、水泥建材、砂轮制造、化工制品、机械加工等等行业的除尘,该产品对比重较大的金属切屑,铸造用砂,如车床、磨床、铣床、砂轮机、抛光机等等,和中等比重的粉尘,如水泥、陶瓷粉、石膏粉、石棉粉、炭粉、颜料、胶木粉、塑料粉等等,以及比重较轻的非纤维性粉尘均有良好的除尘效果,该机组除尘效率大于99.5%。

项目



处理风量(m3/h)

O

1360

2720

4080

5450

6800

8160

额定

1020

2040

3060

4080

5100

6120

收尘器阻力(Pa)全压

O

1920

1900

1800

1920

1900

2030

额定

1500

1750

1500

1845

1720

1820

总过滤面积(m2)

18.6

37.2

55.7

74.3

92.9

111.5

滤袋组数

8

16

24

32

40

48

风机电机型号

Y90S-2

Y90S-2

Y112M-2

Y132S1-2

Y132S1-2

Y132S1-2

摇动电机型号

YCJ71

风机型号

U、11

110、1E

110、1E

170、1E

170、1E



卸灰阀电机型号

XWD.55-2-1/29

风机电机功率(KW)

1.5

2.2

4.0

5.5

5.5

7.5

摇动电机功率(KW)

0.55

0.55

0.55

0.75

0.75

0.75

卸灰阀电机功率(KW)

0.55

0.55

0.55

0.55

0.55

0.55

设备重量Kg
(参考)

UF(STD)

850

1160

1400

1710

1820

1985

UF(FM)

400

700

1000

1225

1315

1445

UF(FB)

460

770

1500

UF单机布袋除尘器
