MC脉冲除尘器工作原理:
含尘气体由进气口进入灰斗、或通过敞开法兰口进入滤袋室,含尘气体通过除尘器滤袋过滤为净化气体进入净气室,再经净气室排气口,由风机排走。粉尘积附在滤袋的外表面,且不断增加,使袋除尘器的阻力不断上升,为使设备阻力不超过1200Pa,袋除尘器能继续工作,需定期清除滤袋上的粉尘,清灰是由PLC程序控制器定时顺序起启动脉冲阀,使气包内压缩空气(0.5-0.7Mpa)由喷吹管喷出(称一次风)通过文氏管诱导数倍于一次风的周围空气(称二次风)进入滤袋使滤袋在瞬间急速膨胀,并伴随着气流的反向作用力抖落粉尘,达到清灰的目的。
型号规格 |
过滤面积m2 |
含尘浓度g/m3 |
过滤风速m/min |
过滤风量m3/n |
阻力H2omm |
效率% |
外型尺寸长×宽×高(mm) |
MC24-Ⅱ |
18 |
<15 |
2-4 |
2160-4320 |
120-150 |
99.5 |
1090×1678×3667 |
MC36-Ⅱ |
27 |
<15 |
2-4 |
3240-6480 |
120-150 |
99.5 |
1490×1678×3667 |
MC48-Ⅱ |
36 |
<15 |
2-4 |
4320-8640 |
120-150 |
99.5 |
1890×1678×3667 |
MC60-Ⅱ |
45 |
<15 |
2-4 |
5400-10800 |
120-150 |
99.5 |
2290×1678×3667 |
MC72-Ⅱ |
54 |
<15 |
2-4 |
6480-12960 |
120-150 |
99.5 |
2690×1678×3667 |
MC84-Ⅱ |
63 |
<15 |
2-4 |
7560-15120 |
120-150 |
99.5 |
3090×1678×3667 |
MC96-Ⅱ |
72 |
<15 |
2-4 |
8640-17280 |
120-150 |
99.5 |
3690×1678×3667 |
MC120-Ⅱ |
99 |
<15 |
2-4 |
10800-21600 |
120-150 |
99.5 |
4450×1678×3667 |

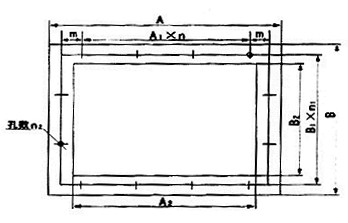

规格 |
H |
H1 |
进出风口 |
排灰口 |
进出风口法兰螺孔 |
排灰口法兰螺孔 |
||||||||
A*B |
A2*B2 |
A*B |
A2*B2 |
A1*n |
m |
B1*n1 |
n2 |
A1*n |
m |
B1*n1 |
n2 |
|||
MC- 24 |
3420 |
1000 |
486*386 |
480*308 |
280*280 |
208*208 |
100*3 |
74 |
116*3 |
16 |
125*2 |
-- |
125*2 |
8 |

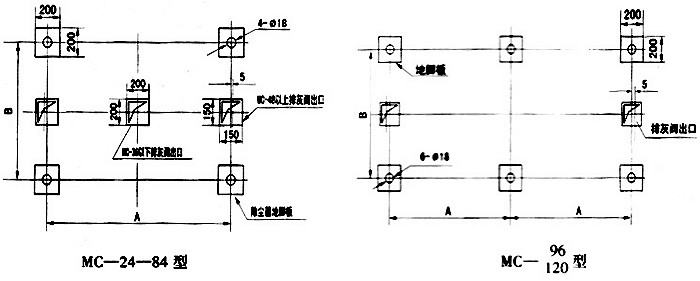

项目/型号 |
MC- 24 |
MC- 36 |
MC- 48 |
MC- 60 |
MC- 72 |
MC- 84 |
MC- 96 |
MC- 120 |
A |
1240 |
1240 |
1570 |
1970 |
2370 |
2820 |
1665 |
2065 |
B |
790 |
1190 |
1220 |
1220 |
1220 |
1220 |
1220 |
1220 |
|
