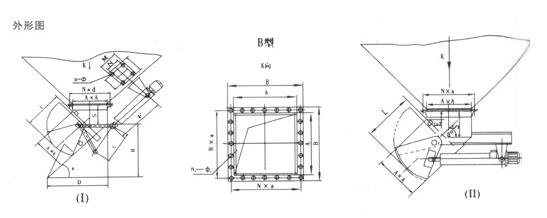

电液动扇形闸门

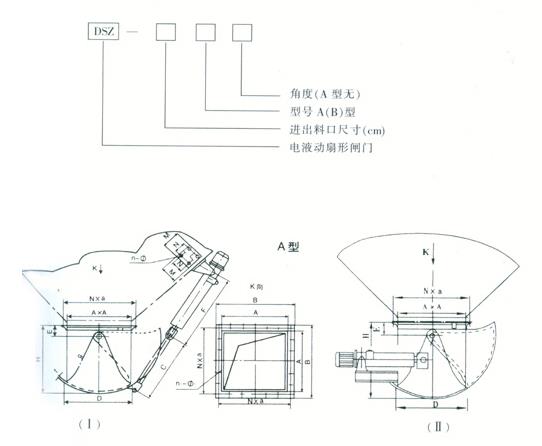

  扇形阀产品型号定义:

  电液动扇形闸门技术参数表(A型):

型号

主要尺寸

电液推杆型号

转角器型号

A

B

V

D

E

F

H

M

N

N×a

n1-φ1

n-φ

DSZ-20Ⅰ(Ⅱ)

200

300

220

220

80

440

300

320

260

2×130

8-14



DYT700-220

1.10

DSZ-30Ⅰ(Ⅱ)

300

400

320

320

80

540

400

2×180

8-14

DYT700-320

DSZ-40Ⅰ(Ⅱ)

400

500

420

420

90

640

400

2×230

8-14

DYT700-420

DSZ-50Ⅰ(Ⅱ)

500

626

530

520

100

750

560

3×190

12-18

4-28

DYT1000-530

1.50

DSZ-60Ⅰ(Ⅱ)

600

726

630

620

120

850

620

3×224

12-18

DYT1000-630

DSZ-70Ⅰ(Ⅱ)

700

850

730

720

120

950

720

4×193

16-18

DYT1750-730

DSZ-80Ⅰ(Ⅱ)

800

950

835

825

150

1050

800

2×222

16-22



DYT1750-835

2.20

DSZ-90Ⅰ(Ⅱ)

900

1050

935

920

150

1155

880





2×198

20-22

DYT1750-935

DSZ-100Ⅰ(Ⅱ)

1000

1150

1035

1012

150

1255

960





2×218

20-22

DYT1750-1035

  电液动扇形闸门技术参数表(B型):

型号
(ⅠⅡ)

主要尺寸(mm)

电液推杆

功率(kw)

A

B

C

D

E

F

H

J

L

S

M

N

N×a

n1-φ1

n-φ

DSZ-20B45

45

200

300

220

391

80

440

391

60

260

163

320

260

2×130

16-22

4-28

DYT700-220

1.1

DSZ-20B60

60

380

1140

240

134

DSZ-30B45

45

300

400

320

561

540

561

360

204

2×180

DYT700-320

DSZ-30B60

60

552

1657

340

160

DSZ-40B45

45

400

500

420

725

640

725

450

246

2×230

DYT700-420

DSZ-40B60

60

720

2160

430

187

DSZ-50B45

45

500

626

530

896

100

750

898

80

550

307

3×190

12-18

DYT700-530

1.5

DSZ-50B60

60

893

2679

530

234

DSZ-60B45

45

600

726

630

1046

850

1046

620

349

3×224

DYT1000-630

DSZ-60B60

60

1049

3147

600

261

DSZ-80B45

45

800

950

830

1337

120

1050

1337

90

750

451

4×222

16-22

DYT1000-730

DSZ-80B60

60

1049

3147

600

261
