DEZ腭式闸门

　　一、概述

　　本系列腭式闸门应用于冶金、矿山、电力、化工、建材等行业。是各类科粒落料系统的卸料装置。

　　二、特点

　　1、DEZ型腭式闸门结构简单，采用高品质钢板焊接而成，电液动驱动、齿轮传动，运行平稳，故障率低，维护方便，可以快速切断料流。

　　2、HDEZ型腭式闸门采用全封闭结构、结构紧凑、电液推杆驱动、齿轮传动，运行平稳，故障率低，无卡料现象，维护方便，能快速切断料流。

DEZ腭式闸门

　　结构特点及用途：

　　腭式闸门采用优质碳钢焊接成形，结构独特，运行灵活可靠，无卡阻现象。配用不同的传动装置能满足不同的工况需要。电动腭式闸门采用带有超载保护装置的电动推杆。可避免烧坏电机，可以远距离操纵或程序控制，往复行程可以精确调节位置自锁。电液动腭式闸门采用电液推杆，全液动传动，推拉力均可实现无级调速。气动腭式闸门采用气动推杆，通过配件组合可以远距离操纵或现场控制。本系列闸门广泛应用于冶金、矿山、电力、化工、建材等行业，是各类落料系统的卸料控制装置。

　　主要性能：

　　适用介质：干燥粉尘

　　适用温度： ≤150℃ 卸灰量：6-80m3/h

DEZ腭式闸门

　　工作原理：

　　腭式闸门由阀体、扇形闸板、轴、齿轮、密封件、执行机构等部件构成。手动或执行机构推动摇杆，使齿轮带动扇形闸板沿轴心旋转，使两个扇形闸板向两边开启，物料随即下落，待接料装置满载后，再由执行机构带动摇杆，使扇形闸板复位，关闭截断下落的物料。

　　使用说明：

　　1、安装时，请注意闸门本体上标明介质流向。两法兰连接时必须加密封垫片，然后均匀锁紧螺栓。
　　2、运行时，请辨清扇形闸板开关方向，执行机构请正确接线。

　　3、运行时，请定期给各传动部位加润滑油。

DEZ腭式闸门

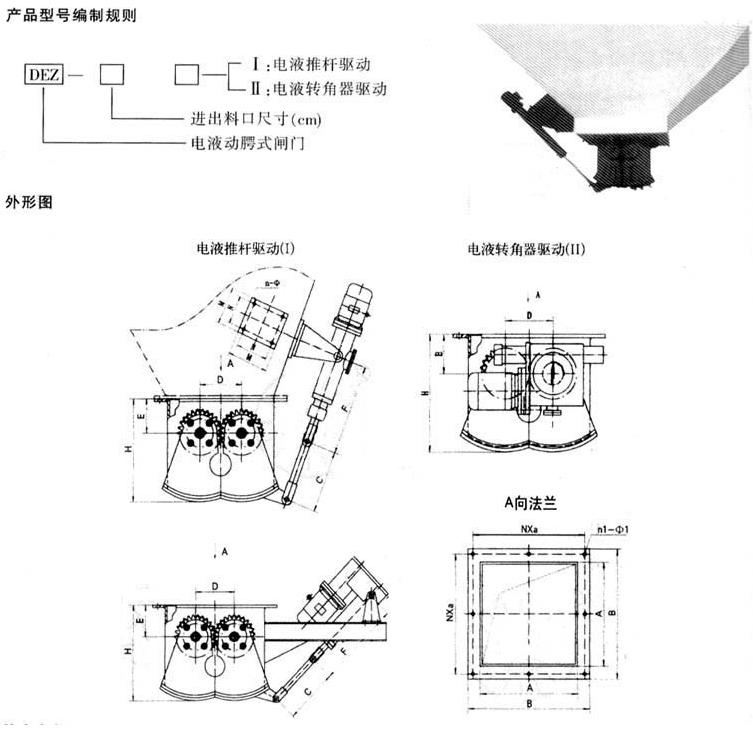

型号	主要尺寸												电液推杆型号	转角器型号
型号	A	B	V	D	E	F	H	M	N	N×a	n1-φ1	n-φ	电液推杆型号	转角器型号
DEZ-30Ⅰ(Ⅱ)	300	400	180	156	100	400	300	320	260	2×180	8-14	4-28	DYT700-180	ZDY45
DEZ-40Ⅰ(Ⅱ)	400	500	240	156	120	460	360			2×230	8-14		DYT700-240	ZDY45
DEZ-50Ⅰ(Ⅱ)	500	626	290	240	150	510	480			3×190	12-18		DYT1000-290	ZDY85
DEZ-60Ⅰ(Ⅱ)	600	726	340	240	180	560	600			3×224	12-18		DYT1000-340	ZDY85
DEZ-70Ⅰ(Ⅱ)	700	850	390	320	220	610	660			4×198	16-22		DYT1750-390	ZDY150
DEZ-80Ⅰ(Ⅱ)	800	950	440	320	240	660	760			4×222	16-22		DYT1750-440	ZDY200
