CCJ/A冲激式除尘器

CCJ/A型冲激式除尘器

　　CCJ/A自激式除尘器（冲激式除尘器）常与风机、清灰装置和水位自动控制装置等组成一个机组称自激式除尘器。它具有结构简单紧凑、占地面积小、便于安装、维护管理简单、用水量少等优点，适用于净化各种非纤维性粉尘。但自激式除尘器叶片制作要求高，且安装要保证水平度水位控制要求严格。

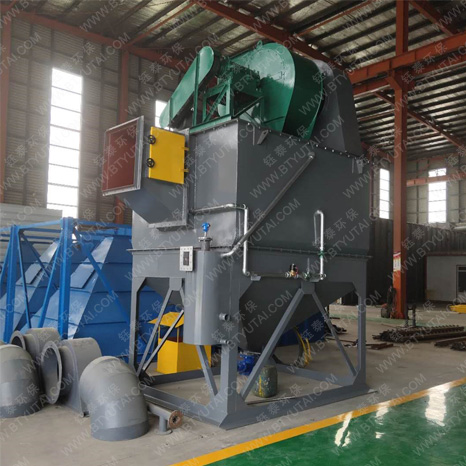

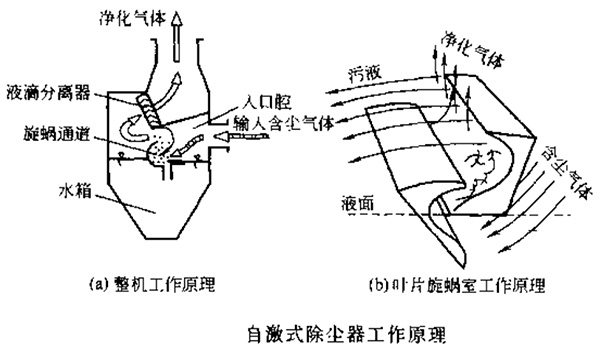

　　自激式除尘器工作原理：

　　自激式除尘器有单室双室等多种不同的设计。粉尘的清除机理主要发生在旋蜗室。入口的含尘气体进入后，冲击水的表面，从而使一些水被分散开，气流携带液滴通过旋蜗通道流动。随着水被分散的过程，开始用水收集粉尘，并在旋蜗通道中完成。分离过程在旋蜗通道之后进行。大的液滴向下随气流直接返回到水池。小的液滴在液滴分离器里从气流中分离出。旋蜗通道中气体的平均速度大约是10~30m/s。压力降达1500~3000Pa。

　　自激式除尘器阻力、除尘效率与处理风量关系。当溢流堰高出“S”形叶片下沿50mm时，设备阻力随风（按每米长叶片计）量增长而增加。当1米长的叶片处理风量6000m3/h以上时，效率基本不变，而阻力则显著增加。

　　自激式除尘器气体入口含尘浓度与除尘效率的关系。气体入口含尘浓度与除尘效率及出口含尘浓度有关系。自激式除尘器除尘效订是随着入口含尘浓度的增高而增高的，但出口含尘浓度也随之而略有升高。

　　自激式除尘器除尘效率与水位的关系。自激式除尘器水位对除尘效率、阻力都有很大的影响。水位高，除尘效率就提高，但阻力也应增加。水位降低，但除尘效率也随之而降低。

　　供水及水位自动控制，为保证自激式除尘器水位稳定，自激式除尘器可用两路供水，供水1供给除尘器所需基本水量，拿新水作自动调节机组内的水位用，而设置在溢流箱上的电极，则用于检测水位的变化，并通过继电器控制电磁阀的启闭调节。供水2的水量，可实现水位自动控制。一般可将水面的波动控制在3~10mm的范围内。在过低水位造成事故时，风机应自动停转，以免机组内部积灰堵塞。

　　CCJ/A冲激式除尘器是根据鞍山矿山设计院编制，并经建委建筑科学研究院审查通过的Ct534图册进行的。

　　CCJ/A冲激式除尘器适应范围广，可用于净化非纤维性，无腐蚀性的浊度不高于300℃的含尘气体。适用于冶金、煤炭、化工、铸造、发电、建筑材料及耐火材料等多种企业。在用于具有粘性的生石灰运输系统中的除尘亦能获取很好的效果，这是该机组又一突出优点。

　　CCJ/A冲激式除尘器除尘效率较高（>97%），入口含尘气体风俗为18-35M/S，风量波动范围较大时，效率和阻力仍较稳定；可用于净化温度不高于300℃的无腐蚀性的含尘气体。

　　CCJ/A冲激式除尘器工作原理：

　　如图所示，含尘气体由通风机吸入除尘器入口，气流转弯向下冲击于水面，部份较大的尘粒灌入水中。当含尘气体以18~35米/秒的速度通过上、下叶片间的“S”形通道时，激起大量的水花，与水气充分接触，绝大部份微细的尘粒混凝土入水中，使含尘气体得以充分的净化。经由“S”形通道后，由于离心力的作用，获得尘粒的水又回漏斗。净化后的他体由分雾室外挡水板除掉水滴后经净气出口和通风机排出除尘机组，泥浆则由漏斗的排浆阀定期排出。新水则由供水管路补充。机组内的水位由溢流箱控制，当水位高出溢流堰时，水便流进水封并由溢流管排出。抽在溢流箱上的水位自动控制装置能水面在3-5毫米的范围内变动，从而机组稳定的_率和节约用水。溢流箱上部用通气管与净气分雾室连通，使两者具有相同高度的水面。溢流箱的水是通过插入除尘器下部连通的，以保持溢流箱水面平稳。

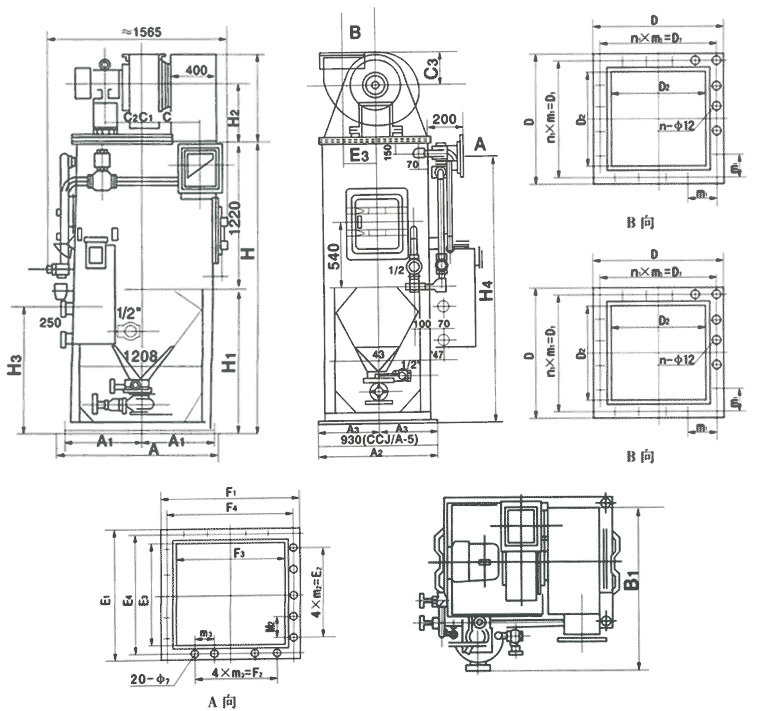

外形标注

外形尺寸

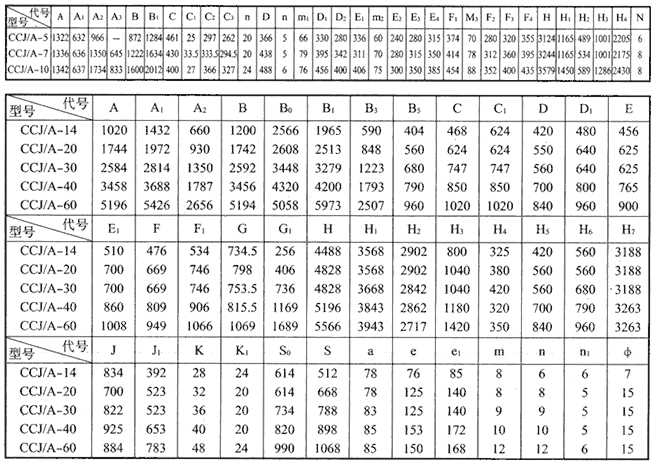

　　CCJ/A冲激式除尘器技术参数列表：
