CCJ-DG-5冲击式多管除尘器


CCJ-DG-5冲击式多管除尘器
CCJ-DG-5冲击式多管除尘器

  CCJ-DG-5冲击式多管除尘器的主要由进出风管、分配送风管喷头、挡灰板组成上箱体,由泥浆斗,喷水管等组成下箱体。

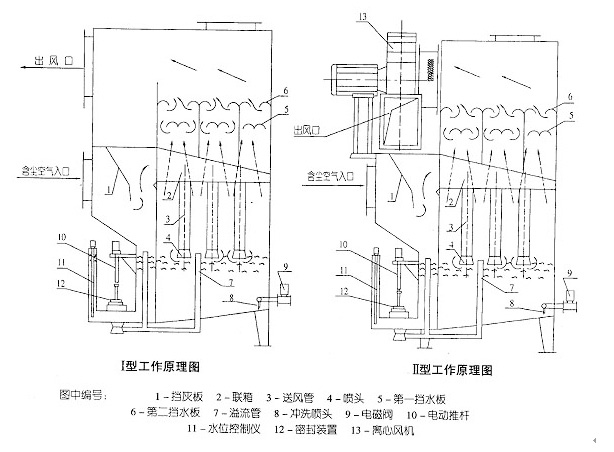

  CCJ-DG-5冲击式多管除尘器工作原理:

CCJ-DG-5冲击式多管除尘器

  当含尘气体由进风口进入除尘器后,大面粗颗粒的粉尘被挡灰板阻挡下落,较小的粉尘则随着气流一同进入联体箱。此时,含尘气流经送风管经较高的速度从喷口处喷出,因而冲击液面撞击激起大量的泡沫和水滴。

  当生产中的废气由上箱体的进风口进入到除尘器内部后,由挡灰板负责把较大面积的粉尘挡在外面,再经过除尘布袋的筛选阻留后,较小粉尘跟随气流一同流入联体箱。粉尘和气流再由高速旋转从喷口处被喷出,由于惯性直接撞击到液面形成大量水滴,从而达到净化空气的目的。被净化后的洁净空气在负压的作用下,通过挡水板去除尘水雾,最后于风机口排出。

  当设备里存储的水使用一段时间后,其中就会掺杂很多粉尘,需要及时更换,而推动杆就是起到这样一个作用,推动杆一端会连接有一个活塞,当推动杆提起活塞时,掺杂粉尘的污水就通过排水口被排出,污水排放干净后,水位控制系统会自动提示开启电磁阀,干净的水会再将底部冲洗干净。再关闭排污口,将整个上箱体装满水后再关闭电磁阀,整个过程就顺利完成了。

  CCJ-DG-5冲击式多管除尘器适用范围:

  适用于干净化非纤维性,无腐蚀性的温度不高于300℃的含尘气体。适用于冶金、煤炭、化工、铸造、发电、建筑材料及耐火材料等企业。在用于具有粘性的生石灰运输系统中的除尘亦能获得很好的效果,这是该机组的又一突出优点。溢流箱的水封高度是按机组分雾室内负压不大于400毫米水柱或正压不大于150毫米水柱设计的,非此使用条件,需另行设计溢流箱。
  技术参数表:

型号规格 风速(m/s) 处理风量(m3/h) 阻力(kg/m2) 耗水量(t/h) 效率(%) 外型尺寸(长×宽×高) 重量(kg)
CCJ/A-5 18 5000 100-160 0.16 99 1568×1284×3124 809
CCJ/A-7 7000 0.23 1568×1634×3240 1058
CCJ/A-10 10000 0.33 1568×2012×3579 1212
CCJ/A-14 14000 0.46 1956×2600×4828 2430
CCJ/A-20 20000 0.66 2573×2600×4828 3370
CCJ/A-30 30000 0.98 3279×2600×4828 4132
CCJ/A-40 40000 1.32 4200×2250×5196 5239
CCJ/A-60 60000 1.97 5913×2250×5566 6984
