脉冲喷吹控制仪-除尘器脉冲控制仪
产品名称: 离线脉冲喷吹控制仪
产品型号:
产品规格:
输入电压:
风  量:
净 化 率:
应用领域:
在线客服: 点我联系
服务电话: 0317-8356829

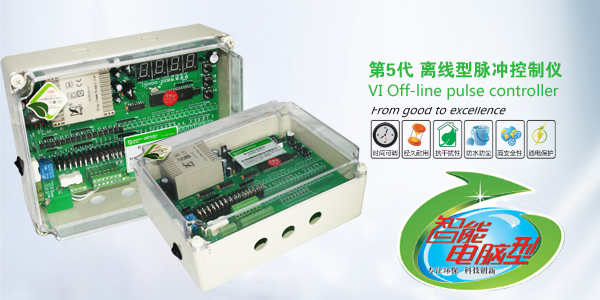

离线脉冲喷吹控制仪

脉冲喷吹控制仪是脉冲袋式除尘器喷吹清灰系统的主要控制装置。它的输出驱动电磁脉冲阀,进而控制压缩空气对滤袋循序喷吹清灰,使除尘器的运行阻力保持在设定的范围内,以保证除尘器的处理能力和收尘效率。除尘器分为多个仓室,各个仓室逐个单独清灰,需要清灰的仓室停止过滤,脉冲控制仪输出电信号关闭该仓室的气缸提升阀。该仓室内电磁脉冲阀逐个喷吹清灰。

压差清灰控制方式:以压差运行区间为主要控制方法:

定时清灰控制方式:以循环间隔延时为主要控制方法:

室间隔:一个单元(离线阀与脉冲阀)动作完成后到下一单元工作时间间隔;

脉冲等待:离线阀关闭或开启N秒后脉冲阀动作;(适用于离线气箱)

循环间隔:两个脉冲周期之间停顿的时间;

脉冲周期:控制仪完成所有电磁脉冲阀驱动输出所需要的时间;

脉冲间隔:相邻二个电磁脉冲阀输出驱动电压之间的间隔时间:

脉冲宽度:一个驱动电压所持续时间:

型号规格

主机型号规格
Model and Specifications
输出位数
Output bits
调节范围
Range of regulation
MC-5CSBE-2X 2 1-2
MC-5CSBE-4X 4 1-4
MC-5CSBE-6X 6 1-6
MC-5CSBE-8X 8 1-8
MC-5CSBE-10X 10 1-10
扩展单元型号
Model and Specifications
输出位数
Output bits
调节范围
Range of regulation
MC-5CSB-10X 10 1-10
MC-5CSB-20X 20 1-20
MC-5CSB-36X 36 1-36
MC-5CSB-72X 72 1-72
MC-5CSB-144X 144 1-144

*输出总位数=离线(提升)阀数+电磁脉冲阀数=1#扩展单元+2#扩展单元+3#扩展单元+……

*如果离线阀数+电磁脉冲阀数小于36个可直接选用扩展单元.无需购买主机

技术指标

额定输入电压
Input voltage
220VAC(1±10%)50HZ-60HZ
额定输出电压
Output voltage
24VDC(或其它规格)(or another specification)
额定输出电流
Rated output current
1.5A
控制提升阀与脉冲阀个数
Control of lifting valve and the number of pulse valve
360(提升阀+电磁脉冲阀)
脉冲等待
Pulse waiting
10秒(即提升阀关闭或开启10后脉冲阀工作)
输出脉冲宽度调节范围
Pulse width
0.01-0.99秒(可调)
输出脉冲间隔调节范围
Pulse intenal
3~999秒(可调)
脉冲周期(循环间隔)
Pulse cycle(circulation interval)
10~9990秒(可调)
沉降时间调节范围
Settling time regulation range
1~99秒(可调)
室间隔时间调节范围
Room time interval adjustment range
1~999秒(可调)
使用环境
Working environment
-25℃~55℃
  空气的相对湿度不超过85%;无严重的腐蚀气体和导电尘埃;
  无剧烈震动或冲击

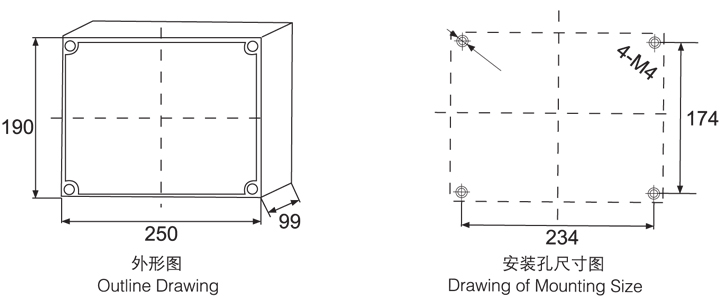

外形尺寸
(主控单元、扩展单元)
Size
250×190×96mm

安装方式



离线脉冲喷吹控制仪
