一、翻板式卸灰阀的分类及结构
1、翻板式卸灰阀的分类
（1）翻板阀按其翻板层数分类分为单层翻板式卸灰阀、双层翻板式卸灰阀。
（2）按翻板式卸灰阀的操作方式分为重锤式翻板卸灰阀、电动式翻板卸灰阀和气动式翻板卸灰阀。
电动翻板阀的翻板执行机构又可以分为电机凸轮式及电动推杆式。
2、翻板卸灰阀的结构

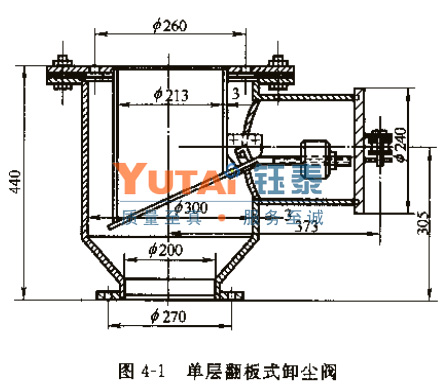

（1）单层翻板式卸灰阀是一种O简单的机械式卸灰阀。由上图可以看出：单层翻板式卸灰阀的斜板与杠杆系统连接，固定在轴上，轴的另一端杠杆上配有平衡重锤，使斜板紧贴排灰口。

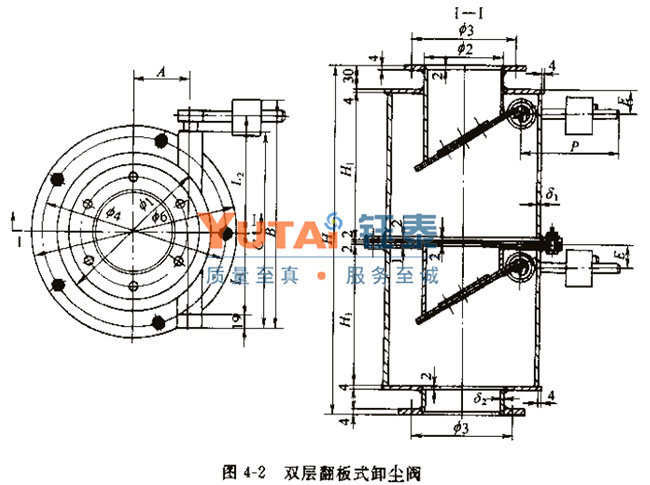

（2）双层翻板卸灰阀的结构与单层翻板式卸灰阀不同之处是有两个翻板结构，每一层翻板都是斜板与杠杆系统连接，固定在轴上，轴的另一端杠杆上配有平衡重锤，使斜板紧贴排灰口。
（3）电动翻板卸灰阀或气动翻板阀将平衡重锤改为电动推杆、电动机凸轮或气缸驱动，再付以弹簧回拉，则变成电动翻板卸灰阀或气动翻板卸灰阀。
二、钰泰翻板式卸灰阀的工作原理
1、机械式单层翻板卸灰阀的工作原理
在斜板上积存一定量的粉尘时，斜板被压下，粉生被排出，然后依靠重锤作用复位，这是一种周期性地间歇排尘（灰）装置。这种卸灰阀是靠斜板与排灰口的紧密接触和一定高度的灰柱来保证密封性的。由于单层翻板式卸灰阀在周期性地间歇排灰，当阀板开启排灰时容易漏风。
2、机械式双层翻板卸灰阀的工作原理
双层翻板式卸灰阀也是靠重力作用的杠杆机构实现密封和排灰，密封好坏主要取决于灰柱高度。由于该阀有二层斜板，当第一层斜板上积存一定量的粉尘时，斜板被压下，粉尘被排出时，第二层斜板仍然紧贴排灰口，防止漏风。当第一层斜板依靠重锤作用复位后，第二层斜板上积存一定量的粉尘后，斜板被压下，粉尘被排出，然后依靠重锤作用复位。这也是一种周期性地间歇排灰装置，同样靠斜板与排灰口的紧密接触和一定高度的灰柱来保证密封性，但由于有双层翻板，其漏风量比单层翻板式卸灰阀要少得多。
机械式翻板卸灰阀在使用过程中由于粉尘及结构原因，斜板与料管的密闭达不到要求，造成漏风，机械式翻板卸灰阀对粉尘的性能要求比较高，只适合流动性较好、干操的粉料，而且需要经常检査其翻板是否卡住，所以一般较大工程中已很少使用机械式翻板卸灰阀，都使用电动的或气动的翻板阀，并设置翻板位置报警系统。
3、电动或气动式翻板阀的工作原理
电动的或气动的翻板式卸灰阀均为双层翻板，其排灰工作时和机械式双层翻板卸灰阀相同，但动作原理不是依靠粉尘重力与重锤的平衡原理交替进行排灰及密封，而是采用电机、电动推杆或气缸来控制两个翻板交替间隔动作，实现排灰及密封，其动作时间及每次排灰时间都可以调节。
三、钰泰翻板式卸灰阀使用范围及计算方法
1、翻板式卸灰阀的使用范围
①翻板式卸灰阀由斜板式结构组成，适用于排除干燥气体中的非黏结性粉尘，可供旋风除尘器配套使用，可也用于其他类型的袋式除尘器卸灰。
②制造时，要求翻板和管口完全密合，轴转动应灵活。重锤在摇臂上的位置，运行时需进行调整，以使上下翻板轮流排料。
